本體肋骨鉆桿、寬翼片螺旋鉆桿參數表——瑞龍鉆具

發布時間：

2020-12-01

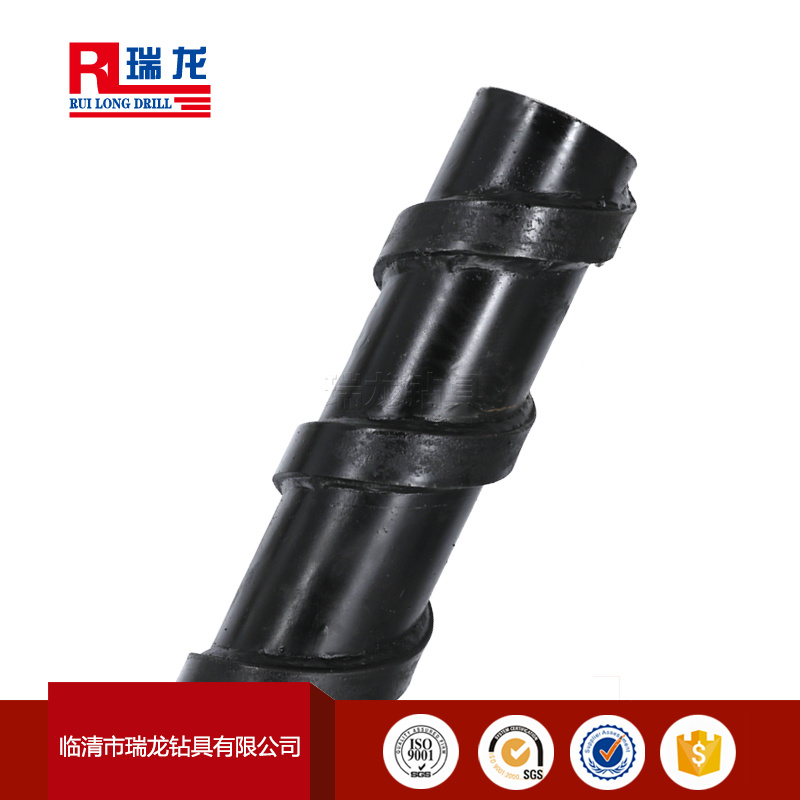

本體肋骨鉆桿也稱本體刻槽鉆桿，寬翼片螺旋鉆桿；是

別名Alias:本體式肋骨鉆桿、刻槽鉆桿、本體刻槽鉆桿、寬翼片螺旋鉆桿、硬巖鉆桿。

產品參數

長度Length:

我公司生產的本體式寬翼片螺旋鉆桿已系列化，主要型號有：Φ50mm、Φ63.5mm、Φ73mm，常用長度為：750mm、800mm、1000mm、1500mm，桿體采用R780地質合金鋼管，兩端接頭采用42CrmoA 合金結構鋼摩擦焊接而成。在銑槽上，有一道槽、二道槽、三道槽，三道槽使用為普遍。壁厚上講：Φ50刻槽鉆桿為10個壁厚，Φ63.5、Φ73刻槽鉆桿12個壁厚。

鉆探深度

本體式寬翼片螺旋鉆桿主要是進行100-300米之間的深孔鉆探，Φ50mm本體式寬翼片螺旋鉆桿理論鉆探深度在100m-150m，Φ63.5mm本體式寬翼片螺旋鉆桿理論鉆探深度在150m-250m，Φ73mm本體式寬翼片螺旋鉆桿理論鉆探深度在200m-300m。我公司生產的本體式寬翼片螺旋鉆桿在黑龍江雞西地區、山西陽泉地區累計鉆探深度可達到10000米以上。

規格型號mm				建議鉆孔深度	扭矩N.m
鉆桿直徑	長度	接頭形式	壁厚	建議鉆孔深度	扭矩N.m
Ф42	800～1500	錐螺紋	10mm	50～100m	3500
Ф50	800～1500	錐螺紋	10mm	50～120m	5200
Ф50	800～1500	矩形螺紋	10mm	50～200m	5200
Ф63.5	800～1500	錐螺紋	12mm	50～250m	8000
Ф73	800～1500	錐螺紋	12mm	50～300m	10000
Ф73	800～1500	密封螺紋	12mm	50～300m	10000
Ф73	800～1500	矩形螺紋	12mm	50～300m	10000
Ф89	800～1500	錐螺紋	12mm	≥300m	12000
Ф89	800～1500	矩形螺紋	12mm	≥300m	12000

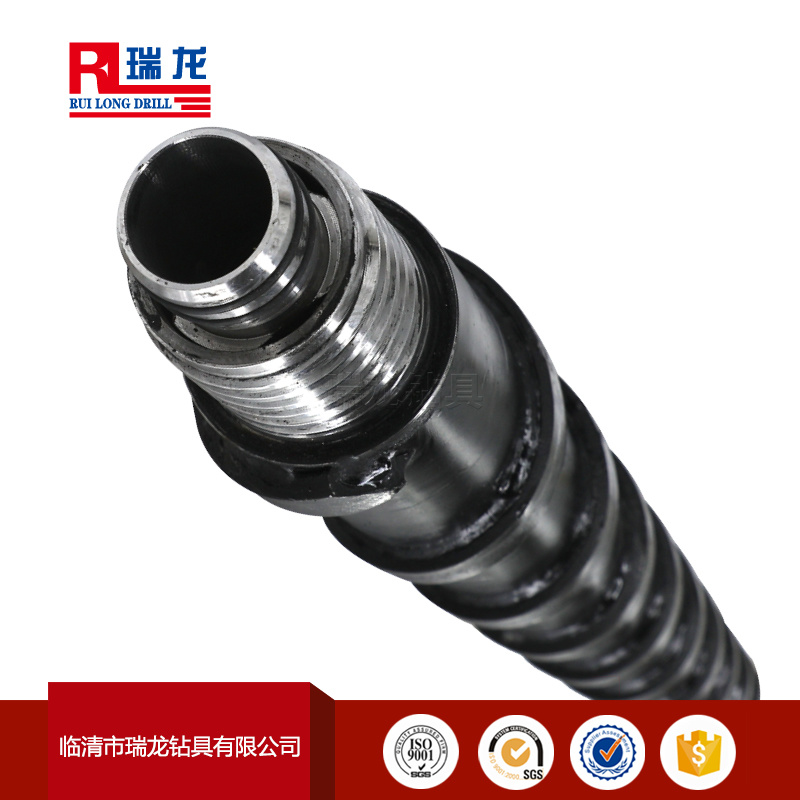

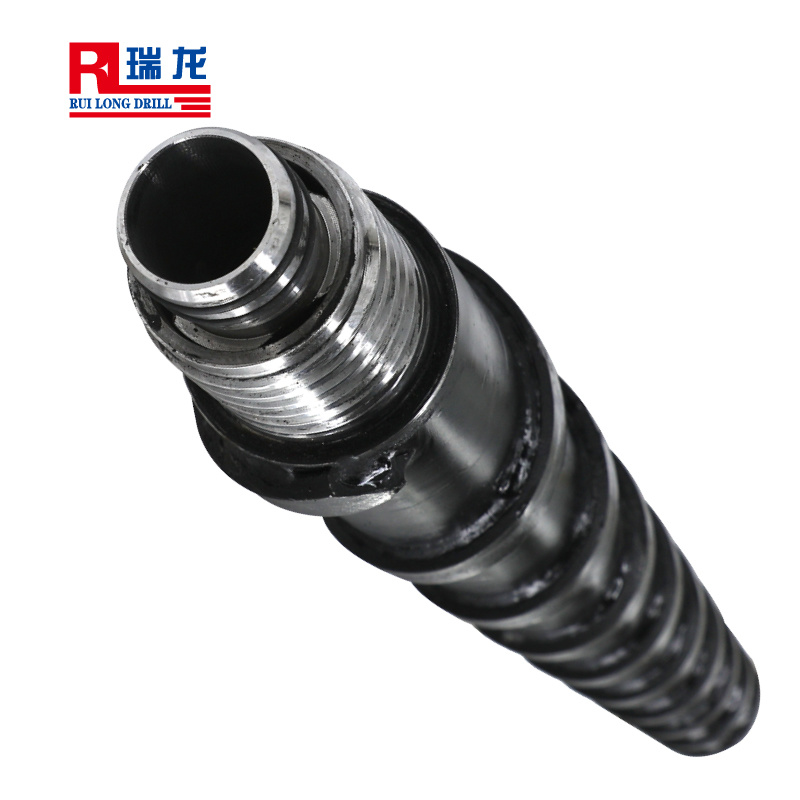

產品扣型Product Connector

連接形式connection type:

刻槽鉆桿以錐形扣為主，可進行多種扣型的選擇搭配，以Φ73mm刻槽鉆桿舉例，常用的扣型有50、53、57.8、60幾種。其中57.8平扣是大通徑下篩管鉆桿專用扣型。從工藝設計、實際應用和各礦區客戶使用結果反饋來看，53扣使用效果。

產品用途Product Usage

應用領域：本體式寬翼片螺旋鉆桿應用范圍和肋骨鉆桿基本相同，肋骨鉆桿在鉆探施工時，旋轉阻力小，同時具備了地質鉆桿的強度性能，又具備良好的排渣效果。由于螺旋葉片采用大導程和平面結構設計，因而在松軟煤層和沖擊地壓條件下大大降低了鉆桿抱死、鉆具丟失現象。另外由于肋骨鉆桿較寬的螺旋葉片，使得肋骨鉆桿在鉆孔施工中不會切削鉆孔的孔壁，不會造成孔壁的偏斜而影響鉆孔效果。在堅硬復雜地層鉆進時，螺旋葉片的磨損性大大增強，從而影響排渣效果和鉆桿使用強度，當前本體式寬翼片螺旋鉆桿正逐步替代肋骨鉆桿。

產品優勢Product Advantage

肋骨鉆桿在鉆探施工時排渣速度快，旋轉阻力小，同時具備了地質鉆桿的強度性能和良好的排渣效果，由于螺旋葉片采用大導程和平面結構設計，因而在松軟煤層和沖擊地壓條件下大大降低了鉆桿抱死、鉆具丟失現象。另外，由于肋骨鉆桿較寬的螺旋葉片，使得肋骨鉆桿在鉆孔施工在施工中不會切削鉆孔的孔壁，不會造成孔壁的偏斜而影響鉆孔效果；

產品與鉆頭鉆機的搭配

Φ50刻槽鉆桿一般應用于ZDY1200鉆機上使用Φ63.5刻槽鉆桿一般應用于ZDY1900、3200鉆車上使用，Φ73刻槽鉆桿一般應用于ZDY3200、4000、6000鉆車上使用。我公司生產的刻槽鉆桿，可與西安煤科院、重慶煤科院、石家莊中煤等大型鉆機廠家配套使用，配套鉆頭全部為我公司自主生產。
